Objawy nieprawidłowego działania portów USB w komputerze stacjonarnym

Prawidłowe funkcjonowanie portów USB w komputerze stacjonarnym jest kluczowe dla codziennej pracy, ponieważ odpowiadają one za komunikację z klawiaturą, myszą, pamięciami masowymi, kartami sieciowymi oraz urządzeniami peryferyjnymi. Usterka magistrali USB może objawiać się na wiele sposobów, nie zawsze jednoznacznie wskazując na bezpośrednie uszkodzenie samego gniazda. Często użytkownicy spotykają się z sytuacją, w której system operacyjny wyświetla komunikat o nierozpoznanym urządzeniu USB lub informuje o przekroczeniu limitu zasilania na porcie. W innych przypadkach podłączony sprzęt po prostu nie reaguje, diody sygnalizacyjne na nośnikach pamięci nie świecą, a transfer plików jest nagle przerywany w trakcie kopiowania danych.

Typowym objawem niesprawności jest również niestabilne połączenie, które zrywa się przy delikatnym poruszeniu wtyczką w gnieździe. Może to świadczyć o wyrobieniu mechanicznym styków lub pęknięciu punktów lutowniczych na płycie głównej bądź na panelu przednim obudowy. Niektóre awarie objawiają się selektywnym działaniem – port dostarcza napięcie zasilające (np. ładuje telefon), ale nie umożliwia transmisji danych, lub odwrotnie. Zdarzają się także poważniejsze symptomy, takie jak restartowanie się komputera w momencie wpięcia pendrive'a, zawieszanie się systemu podczas uruchamiania przy podłączonych akcesoriach USB czy pojawianie się niebieskich ekranów błędu (BSOD) związanych ze sterownikami kontrolera.

Podstawowe przyczyny problemów z portami USB w jednostkach PC

Problemy z portami USB w komputerach stacjonarnych dzielą się na dwie główne kategorie: sprzętowe oraz programowe. Zrozumienie źródła usterki pozwala na dobranie właściwej metody weryfikacji i naprawy. W przypadku uszkodzeń sprzętowych najczęściej dochodzi do defektów mechanicznych, zwarć na liniach zasilających lub uszkodzeń układów scalonych odpowiedzialnych za zarządzanie magistralą.

• Uszkodzenia mechaniczne gniazd: Wyłamane plastikowe prowadnice, wygięte lub zwarte piny sygnałowe oraz wyrobione blaszki uziemiające, wynikające z nieostrożnego wpinania wtyczek lub szarpnięcia kabla.
• Awarie panelu przedniego obudowy: Uszkodzone przewody łączące panel przedni z płytą główną (złącze USB Header), przetarte wiązki kablowe lub uszkodzenia małej płytki drukowanej (PCB) wewnątrz front panelu.
• Uszkodzenia zasilania i bezpieczników polimerowych: Przepalenie bezpieczników SMD (PolySwitch) chroniących linie 5V przed zwarciem lub przeciążeniem prądowym, co skutkuje brakiem napięcia na wyjściu portu.
• Uszkodzenie mostka południowego / chipsetu: Bezpośrednie zwarcie linii danych D+ lub D- do masy bądź linii zasilania, prowadzące do degradacji lub całkowitego spalenia kontrolera zintegrowanego w chipsecie płyty głównej.
• Konflikty i błędy oprogramowania: Uszkodzone wpisy w rejestrze systemowym, niepoprawne sterowniki kontrolera hosta xHCI/eHCI, błędy w zarządzaniu energią (usypianie koncentratorów USB) lub infekcje złośliwym oprogramowaniem blokującym urządzenia wymienne.
• Niewłaściwa konfiguracja BIOS/UEFI: Wyłączona obsługa kontrolera USB, wyłączony tryb Legacy USB Support lub błędy w tablicy konfiguracji zasobów płyty głównej.

Wstępna weryfikacja i diagnostyka programowa portów USB w PC

Przed przystąpieniem do zaawansowanych prac serwisowych zaleca się przeprowadzenie podstawowej diagnostyki środowiskowej, która pozwala wykluczyć usterki leżące po stronie systemu operacyjnego lub samego podłączanego urządzenia. Pierwszym krokiem powinno być przetestowanie akcesorium w innym, sprawdzonym porcie USB lub na zupełnie innym komputerze, co pozwala jednoznacznie stwierdzić, czy problem dotyczy jednostki centralnej, czy uszkodzonego kabla lub pendrive'a.

Kolejnym etapem jest weryfikacja stanu kontrolerów w Menedżerze urządzeń systemu Windows. Należy rozwinąć gałąź „Kontrolery uniwersalnej magistrali szeregowej” i sprawdzić, czy przy którymkolwiek z elementów nie widnieje żółty wykrzyknik oznaczający błąd kodu (np. Kod 43 – urządzenie zgłosiło problem, Kod 10 – nie można uruchomić urządzenia). Warto przeprowadzić operację odinstalowania głównego koncentratora USB (USB Root Hub) oraz kontrolera hosta, a następnie zrestartować komputer, co wymusi ponowną instalację czystych sterowników systemowych.

Istotnym krokiem jest również sprawdzenie ustawień planu zasilania. W zaawansowanych opcjach zasilania należy odnaleźć pozycję „Ustawienia magistrali USB” i wyłączyć „Ustawienie wstrzymania selektywnego USB”. W Menedżerze urządzeń, we właściwościach każdego koncentratora USB, warto wejść w zakładkę „Zarządzanie energią” i odznaczyć opcję „Zezwalaj komputerowi na wyłączanie tego urządzenia w celu oszczędzania energii”. Działanie to eliminuje problemy z losowym rozłączaniem urządzeń podczas bezczynności.

Fizyczna ocena stanu gniazd USB oraz pomiary elektryczne

Gdy diagnostyka programowa nie wykazuje nieprawidłowości, a porty nadal nie reagują, konieczne jest przeprowadzenie szczegółowych oględzin fizycznych oraz pomiarów napięć i rezystancji na liniach sygnałowych. Wizualna inspekcja portu za pomocą lupy lub mikroskopu inspekcyjnego pozwala ocenić, czy wewnątrz gniazda nie znajdują się zanieczyszczenia, kurz, ciała obce, czy piny nie są wygięte, dotykając metalowej obudowy portu, co wywołałoby niebezpieczne zwarcie.

Kluczowym elementem weryfikacji poprawności działania portów USB w PC są pomiary miernikiem uniwersalnym oraz testerem magistrali USB. Prawidłowy standard USB 2.0 oraz USB 3.0/3.1 wymaga stałego napięcia zasilania w granicach 4,75V – 5,25V pod obciążeniem. Pomiaru dokonuje się na skrajnych pinach gniazda (VBUS oraz GND). Brak napięcia zazwyczaj wskazuje na zadziałanie lub uszkodzenie bezpiecznika SMD, dławika filtrującego lub przetwornicy zasilania na płycie głównej.

Niezbędne jest również zmierzenie spadków napięć na liniach danych D- oraz D+ w trybie testu diody przy odłączonym zasilaniu jednostki (czerwona sonda miernika do masy, czarna do odpowiedniej linii danych). Prawidłowe wartości dla większości chipsetów mieszczą się w przedziale od 0,400V do 0,750V i powinny być symetryczne na obu liniach sygnałowych. Zauważalna asymetria (np. 0,600V na D+ oraz 0,050V lub brak przejścia OL na D-) jednoznacznie świadczy o uszkodzeniu diod zabezpieczających ESD lub bezpośrednim uszkodzeniu linii danych wewnątrz mostka/chipsetu płyty głównej.

Różnice w diagnozie portów USB panelu przedniego i portów zintegrowanych

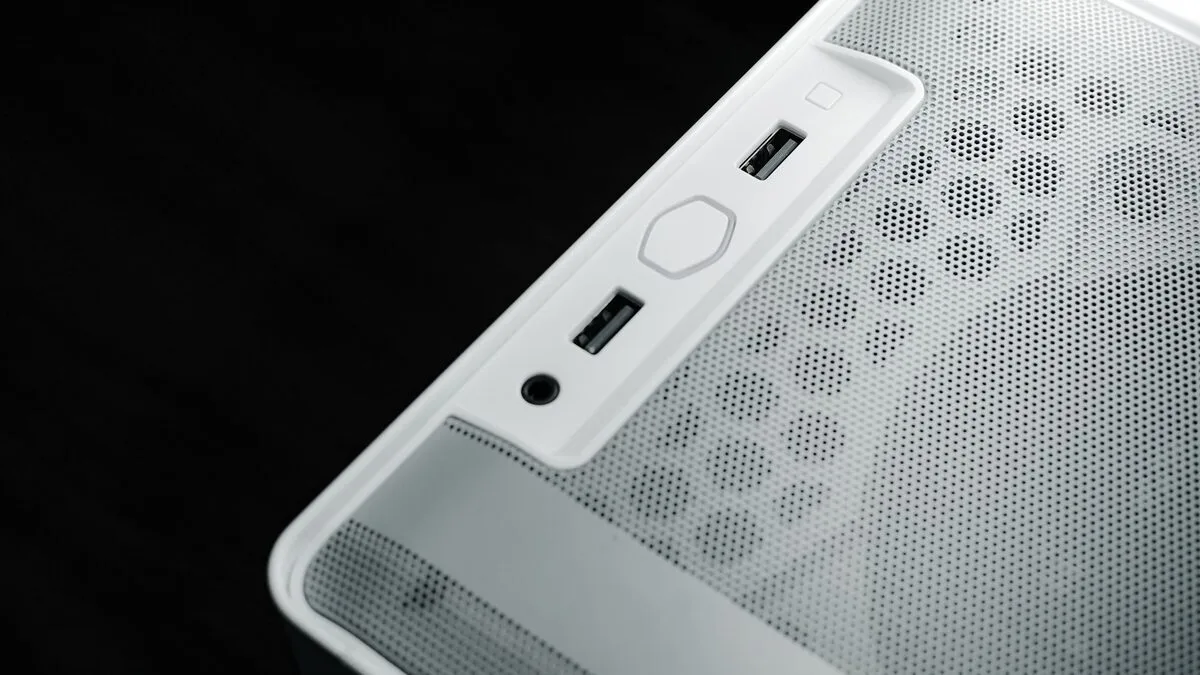

W komputerach stacjonarnych porty USB występują w dwóch niezależnych układach konstrukcyjnych, co ma bezpośredni wpływ na metodologię ich sprawdzania. Pierwsza grupa to porty zintegrowane bezpośrednio na tylnym panelu płyty głównej (Back I/O), wlutowane fabrycznie w jej laminat. Druga grupa to gniazda panelu przedniego lub górnego obudowy, które są połączone z płytą główną za pomocą dedykowanych przewodów wpinanych w gniazda szpilkowe (USB 2.0 Header, USB 3.0 19-pin Header lub USB-C Front Header).

W przypadku awarii portów na panelu przednim w pierwszej kolejności sprawdza się poprawność i stabilność wpięcia wtyczki w płytę główną. Nierzadko podczas transportu komputera lub prac konserwacyjnych dochodzi do częściowego wysunięcia złącza. Częstym problemem są również mechaniczne uszkodzenia pinów wewnątrz delikatnego gniazda USB 3.0 na płycie głównej. Jeśli porty na obudowie nie działają, a porty tylne pracują stabilnie, problem niemal zawsze leży po stronie okablowania, małej płytki drukowanej obudowy lub uszkodzenia samego złącza szpilkowego.

Z kolei niesprawność portów zintegrowanych na tylnym panelu wskazuje bezpośrednio na problem na laminacie płyty głównej. Konstrukcje te zazwyczaj wykorzystują wieloportowe bloki gniazd (np. podwójne gniazda USB połączone z portem LAN). Uszkodzenie jednego z gniazd w takim module może wymagać wylutowania całego bloku lub naprawy wspólnego obwodu zasilania, który obsługuje jednocześnie kilka sąsiadujących portów.

Profesjonalna naprawa portów USB na płycie głównej komputera

Procedura naprawcza uszkodzonych portów USB w komputerze PC jest procesem wymagającym wiedzy z zakresu mikrolutowania oraz odpowiedniego wyposażenia laboratoryjnego. W zależności od charakteru wykrytej usterki, prace serwisowe obejmują różne etapy:

• Demontaż płyty głównej: Całkowite wymontowanie podzespołu z obudowy, usunięcie elementów chłodzenia i zabezpieczenie wrażliwych komponentów taśmą kaptonową przed działaniem wysokiej temperatury.
• Wymiana uszkodzonego gniazda: Wylutowanie niesprawnego portu lub całego bloku złącz za pomocą stacji lutowniczej na gorące powietrze (hot-air) i podgrzewacza kwarcowego, dokładne oczyszczenie pól lutowniczych oraz wlutowanie nowego, fabrycznie nowego gniazda przy użyciu spoiwa o odpowiednim profilu termicznym.
• Wymiana zabezpieczeń ESD i filtrów: W przypadku uszkodzeń spowodowanych wyładowaniami elektrostatycznymi następuje lokalizacja i wymiana uszkodzonych miniaturowych diod zabezpieczających TVS oraz dławików filtrujących linie sygnałowe.
• Naprawa obwodów zasilania VBUS: Wymiana uszkodzonych bezpieczników polimerowych, tranzystorów kluczujących MOSFET lub dedykowanych układów scalonych zarządzających dystrybucją zasilania na porty.
• Instalacja dedykowanych kontrolerów PCI-Express: W sytuacji, gdy uszkodzeniu uległ kontroler wewnątrz mostka południowego/chipsetu płyty głównej, a jego wymiana jest nieopłacalna, skutecznym rozwiązaniem przywracającym pełną funkcjonalność PC jest montaż i konfiguracja sprzętowego kontrolera USB na magistrali PCIe.

Kiedy przekazać komputer do serwisu w celu weryfikacji portów USB

Samodzielne próby naprawy gniazd USB przy braku specjalistycznego sprzętu mogą prowadzić do nieodwracalnych uszkodzeń ścieżek sygnałowych na wielowarstwowym laminacie płyty głównej lub wywołania zwarcia, które trwale zniszczy procesor i chipset. Jeśli podstawowe kroki programowe, przeinstalowanie sterowników oraz weryfikacja urządzeń peryferyjnych nie przynoszą rezultatu, a w gniazdach widoczne są uszkodzenia mechaniczne lub komputer zgłasza błędy zasilania, bezpiecznym rozwiązaniem jest skorzystanie z pomocy wykwalifikowanych techników.

Kompleksową weryfikację układów zasilania oraz naprawę magistrali USB realizuje Warszawskie Pogotowie Komputerowe 24/7, zapewniając precyzyjną diagnostykę płyty głównej przy użyciu mikroskopów i aparatury pomiarowej. Zgłoszenie sprzętu do profesjonalnego serwisu pozwala szybko ustalić, czy usterka dotyczy jedynie mechaniki portu, panelu obudowy, czy złożonych obwodów logicznych, eliminując ryzyko pogłębienia awarii podczas niefachowych prób lutowania.
