Wymiana zasilania w płycie głównej laptopa – znaczenie układu

Układ zasilania na płycie głównej laptopa odpowiada za przyjęcie energii z zasilacza lub akumulatora, jej zabezpieczenie oraz dostarczenie do poszczególnych obwodów urządzenia. Nie jest to jeden wymienny moduł, lecz zespół wielu elementów połączonych na laminacie. W jego skład mogą wchodzić między innymi gniazdo zasilania, bezpieczniki, tranzystory zabezpieczające, układ ładowania baterii, cewki, kondensatory, rezystory pomiarowe oraz kontrolery przetwornic.

Napięcie dostarczane z zasilacza musi zostać odpowiednio rozdzielone i obniżone do wartości wymaganych przez procesor, pamięć, układ graficzny, kontroler płyty, dysk i pozostałe podzespoły. Każda z tych części pracuje z innymi parametrami. Dlatego uszkodzenie jednego elementu może spowodować brak uruchomienia laptopa, problemy z ładowaniem, niestabilność albo wyłączanie się sprzętu podczas pracy.

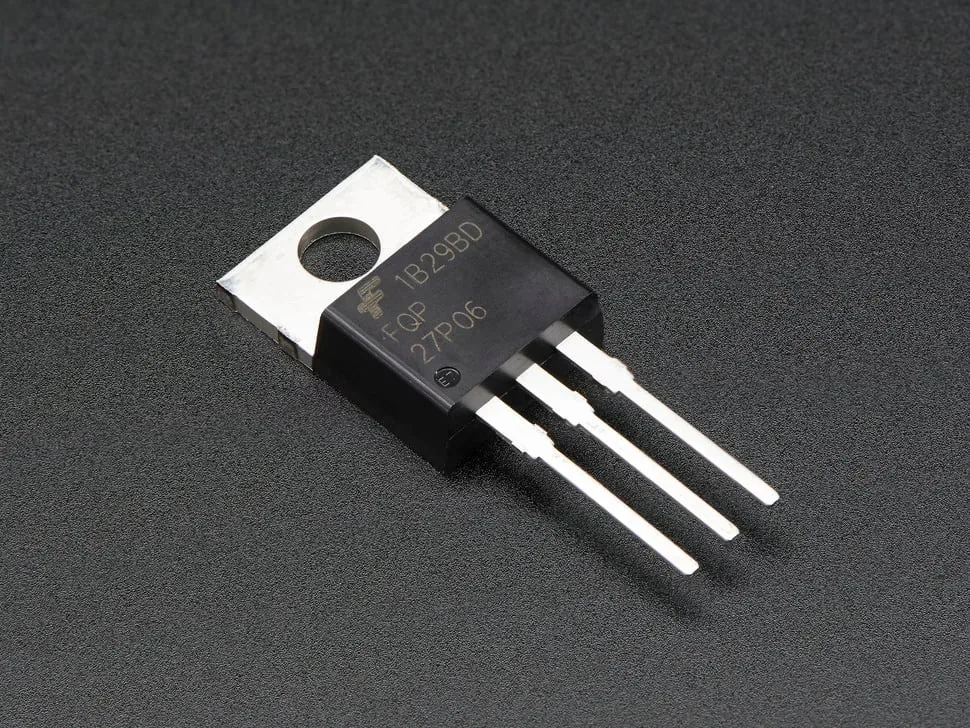

Określenie „wymiana zasilania” bywa stosowane skrótowo. W praktyce naprawa może polegać na wymianie samego gniazda, uszkodzonego tranzystora, kontrolera ładowania, elementu zabezpieczającego lub kilku części w jednym torze. W niektórych przypadkach konieczna jest także naprawa przerwanych ścieżek i połączeń między warstwami laminatu. O zakresie prac można zdecydować dopiero po sprawdzeniu płyty głównej i ustaleniu miejsca awarii.

Wymiana zasilania w płycie głównej laptopa – typowe objawy usterki

Problemy z sekcją zasilania nie zawsze wyglądają tak samo. Objawy zależą od tego, czy uszkodzenie dotyczy wejścia zasilacza, ładowania akumulatora, jednej z przetwornic czy obwodu zasilającego procesor. Czasami laptop nie daje żadnych oznak życia, a czasami uruchamia się pozornie prawidłowo i dopiero po pewnym czasie zaczyna się wyłączać.

• Brak reakcji na przycisk zasilania, brak diod i brak pracy wentylatora mogą wskazywać na problem w głównej linii zasilania albo w obwodzie startowym.
• Brak ładowania pomimo podłączonego zasilacza może wynikać z uszkodzenia gniazda, układu ładowania, elementów zabezpieczających lub samego akumulatora.
• Przerywanie ładowania przy poruszaniu przewodem często wskazuje na pęknięte luty, wyrobione gniazdo albo uszkodzenie połączeń na płycie.
• Samoczynne restarty, krótkie uruchamianie i natychmiastowe gaśnięcie mogą być związane z przeciążeniem lub zwarciem jednej z gałęzi zasilających.
• Wyłączanie laptopa podczas większego obciążenia może oznaczać, że przetwornica nie utrzymuje wymaganych parametrów prądu.
• Nadmierne nagrzewanie się obszaru przy gnieździe lub wyczuwalny zapach przegrzanego tworzywa wymagają szybkiego odłączenia zasilacza.
• Wyłączanie się kontrolki w zasilaczu po podłączeniu wtyku może oznaczać zwarcie po stronie laptopa, choć podobny objaw może również powodować uszkodzony zasilacz.

Jeden objaw może mieć kilka przyczyn. Przykładowo brak ładowania nie przesądza o uszkodzeniu płyty głównej, ponieważ podobną sytuację może spowodować zużyta bateria, uszkodzony przewód lub nieprawidłowy zasilacz. Z tego powodu wymiana przypadkowego elementu bez pomiarów często nie rozwiązuje problemu.

Wymiana zasilania w płycie głównej laptopa – uszkodzone gniazdo i połączenia

Gniazdo zasilania jest częścią najbardziej narażoną na naprężenia mechaniczne. Wtyczka jest wielokrotnie wkładana i wyjmowana, a przewód może być przypadkowo pociągnięty lub zgięty. Upadek laptopa z podłączonym zasilaczem może wyrwać gniazdo z mocowania, pęknąć jego obudowę albo uszkodzić pola lutownicze. W konstrukcjach, w których gniazdo jest przylutowane bezpośrednio do płyty, siła działająca na wtyk może przenieść się na ścieżki laminatu.

Uszkodzenie nie zawsze jest widoczne bez demontażu. Gniazdo może wyglądać poprawnie od zewnątrz, ale jego styki mogą mieć niestabilny kontakt. Wtedy laptop raz ładuje baterię, a raz przechodzi na zasilanie akumulatorowe. Możliwe jest również iskrzenie w miejscu luźnego połączenia. Taki stan zwiększa temperaturę i może doprowadzić do nadpalenia laminatu oraz uszkodzenia dalszych elementów toru wejściowego.

Wymiana gniazda wymaga dobrania części zgodnej z konstrukcją płyty. W zależności od modelu stosuje się gniazda lutowane bezpośrednio, elementy umieszczone na osobnej małej płytce albo rozwiązania połączone przewodem. Przy naprawie sprawdza się także stan pól lutowniczych, ciągłość ścieżek i obecność zwarcia za gniazdem. Samo wlutowanie nowej części bez sprawdzenia dalszej części obwodu może zakończyć się jej ponownym uszkodzeniem.

Wymiana zasilania w płycie głównej laptopa – przyczyny awarii sekcji

Uszkodzenia układu zasilania mogą powstawać stopniowo albo pojawić się nagle. Jedną z częstszych przyczyn jest używanie niezgodnego zasilacza. Nieprawidłowe napięcie, uszkodzona izolacja, zużyty przewód lub brak właściwych zabezpieczeń mogą przeciążyć wejście płyty. Ryzyko rośnie również wtedy, gdy wtyczka ma niewłaściwy rozmiar i nie zapewnia stabilnego styku.

Drugą grupą przyczyn są przepięcia i zakłócenia w sieci elektrycznej. Elementy zabezpieczające na płycie mają ograniczyć skutki takich zdarzeń, ale po silnym impulsie same mogą zostać uszkodzone. Czasami przepalony element ochronny odcina zasilanie i chroni pozostałe obwody. W innych sytuacjach uszkodzenie przechodzi dalej, obejmując tranzystory wejściowe, kontroler ładowania lub przetwornicę.

Znaczenie ma także temperatura. Kurz ograniczający przepływ powietrza, zużyty wentylator, wyschnięty materiał termoprzewodzący i długotrwała praca pod obciążeniem mogą podnosić temperaturę elementów znajdujących się w pobliżu procesora. Wielokrotne nagrzewanie i stygnięcie osłabia luty oraz może przyspieszać zużycie kondensatorów i półprzewodników.

Osobną przyczyną są zalania. Ciecz może przedostać się pod układy i między warstwy płyty. Po wyschnięciu pozostają zanieczyszczenia, które ułatwiają powstawanie korozji i przewodzących osadów. Podłączenie zasilacza do mokrego lub niedokładnie oczyszczonego urządzenia może pogłębić szkody. W takim przypadku nie powinno się sprawdzać laptopa przez wielokrotne próby uruchamiania.

Wymiana zasilania w płycie głównej laptopa – jak przebiega diagnostyka

Diagnostyka rozpoczyna się od zebrania informacji o objawach. Ważne jest, czy laptop przestał działać nagle, czy wcześniej przerywał ładowanie, czy doszło do zalania, upadku albo użycia innego zasilacza. Istotne są również reakcje kontrolek, zachowanie urządzenia po odłączeniu baterii oraz moment, w którym pojawia się problem.

Następnie obudowa jest otwierana w sposób bezpieczny dla przewodów, taśm i delikatnych zatrzasków. Płytę ogląda się pod kątem nadpaleń, korozji, pęknięć, odbarwień, uszkodzonych gniazd i elementów o zmienionym kształcie. W przypadku śladów cieczy ocenia się nie tylko miejsce widocznego zalania, lecz także obszary pod osłonami i w pobliżu złączy.

Kolejny etap obejmuje pomiary elektryczne. Sprawdza się obecność zwarcia na wejściu, stan bezpieczników, przejście przez tranzystory zabezpieczające oraz wartości rezystancji na głównych liniach. Analizuje się również napięcia pojawiające się po podłączeniu zasilacza i podczas próby uruchomienia. W razie potrzeby kontroluje się obwód ładowania akumulatora i sygnały sterujące odpowiedzialne za uruchomienie kolejnych przetwornic.

Pomiar wymaga właściwej interpretacji. Niska rezystancja na linii zasilającej procesor nie zawsze oznacza zwarcie, ponieważ niektóre układy pracują z bardzo małymi wartościami rezystancji. Wyniki trzeba zestawić z konstrukcją konkretnej płyty oraz z zachowaniem urządzenia. Nie powinno się podawać napięcia na przypadkowe punkty ani zastępować bezpiecznika przewodem, ponieważ może to doprowadzić do nieodwracalnych uszkodzeń.

Wymiana zasilania w płycie głównej laptopa – lokalizacja zwarcia

Jeżeli pomiary wskazują na zwarcie, trzeba ustalić, który element je powoduje. Zwarcie może znajdować się w kondensatorze, tranzystorze, układzie sterującym, gnieździe albo w jednym z podzespołów zasilanych przez daną gałąź. Sam fakt, że napięcie nie pojawia się na płycie, nie wskazuje jeszcze konkretnej części do wymiany.

W kontrolowanych warunkach można zasilać wybraną linię ograniczonym prądem i obserwować miejsce, w którym pojawia się podwyższona temperatura. Wykorzystuje się do tego odpowiednie zasilanie laboratoryjne, kamerę termowizyjną albo środki ułatwiające wskazanie nagrzewającego się elementu. Parametry takiej próby dobiera się ostrożnie, ponieważ zbyt duży prąd może spowodować dalsze uszkodzenia płyty.

Nie każda usterka zwarciowa daje wyraźny ślad cieplny. Czasami uszkodzony element nagrzewa się bardzo krótko, a czasami zwarcie występuje tylko po rozgrzaniu płyty lub po poruszeniu gniazdem. W takich sytuacjach diagnostyka może wymagać powtórzenia pomiarów w różnych stanach pracy. Dopiero po potwierdzeniu przyczyny można dobrać część zamienną i określić, czy uszkodzenie nie objęło sąsiednich obwodów.

Wymiana zasilania w płycie głównej laptopa – przebieg naprawy

Po ustaleniu przyczyny przygotowuje się płytę do naprawy. Odłącza się akumulator, demontuje elementy utrudniające dostęp i zabezpiecza sąsiednie podzespoły przed temperaturą oraz zabrudzeniem. W zależności od usterki usuwa się uszkodzone gniazdo, tranzystor, układ ładowania, bezpiecznik, kondensator lub inny element toru zasilania.

Praca przy płycie wymaga odpowiedniej temperatury, narzędzi i techniki. Zbyt długie ogrzewanie może odkleić pole lutownicze albo osłabić połączenia wewnętrzne laminatu. Przy wyrwanych ścieżkach konieczne bywa odtworzenie połączenia cienkim przewodem lub wykonanie naprawy punktowej. Takie połączenie powinno zostać zabezpieczone przed przypadkowym zwarciem i naprężeniami mechanicznymi.

Nowy element musi mieć właściwe parametry oraz pasować do konkretnego wariantu płyty. Podobnie wyglądająca część nie zawsze jest zamiennikiem odpowiednim elektrycznie. Po wlutowaniu sprawdza się jakość połączeń, brak zwarć między sąsiednimi punktami i ciągłość naprawionych ścieżek. Jeżeli uszkodzeniu uległo gniazdo, należy również zweryfikować jego stabilność mechaniczną.

Po zakończeniu naprawy płyta jest testowana najpierw w podstawowym zakresie, a następnie w warunkach odpowiadających normalnej pracy. Sprawdza się uruchamianie, pracę z zasilaczem, ładowanie baterii, przełączanie między zasilaczem a akumulatorem oraz zachowanie podczas obciążenia. Kontroluje się temperaturę naprawianego obszaru i upewnia, że awaria nie spowodowała dodatkowych problemów.

Wymiana zasilania w płycie głównej laptopa – czego nie robić samodzielnie

Przy podejrzeniu uszkodzenia zasilania nie należy wielokrotnie podłączać zasilacza tylko po to, aby sprawdzić, czy laptop „może tym razem zadziała”. Każda próba może zwiększać obciążenie uszkodzonego elementu. Nie powinno się również używać przypadkowego zasilacza o podobnie wyglądającej wtyczce. Zgodność obejmuje nie tylko kształt końcówki, lecz także parametry elektryczne i sposób identyfikacji zasilacza.

Ryzykowne jest także mostkowanie bezpieczników, podgrzewanie płyty opalarką oraz wymiana elementów bez rozpoznania przyczyny. Takie działania mogą chwilowo przywrócić reakcję urządzenia, ale jednocześnie zwiększyć zakres uszkodzeń. W przypadku zalania nie należy suszyć laptopa na grzejniku ani uruchamiać go przed odłączeniem baterii i przeprowadzeniem oczyszczenia.

Można natomiast odłączyć zasilacz, zaprzestać prób uruchamiania i zanotować okoliczności awarii. Przydatne są informacje o tym, czy problem pojawił się po upadku, zalaniu, zmianie zasilacza lub poruszaniu przewodem. Jeżeli laptop wydziela zapach spalenizny albo obszar przy gnieździe szybko się nagrzewa, urządzenie powinno pozostać odłączone do czasu sprawdzenia.

Wymiana zasilania w płycie głównej laptopa – kiedy zgłosić laptopa do serwisu

Do serwisu warto zgłosić laptopa, gdy przestaje reagować na przycisk zasilania, ładowanie jest przerywane albo urządzenie wyłącza się przy większym obciążeniu. Szybkiej reakcji wymaga także sytuacja po zalaniu, szczególnie jeżeli laptop był włączony lub podłączony do zasilacza. Im wcześniej przerwane zostanie zasilanie, tym mniejsze jest ryzyko dalszej korozji i rozszerzenia uszkodzeń.

Nie każdy problem z zasilaniem kończy się wymianą całej płyty. Często możliwa jest naprawa konkretnego obwodu albo wymiana pojedynczych części. Wymaga to jednak potwierdzenia usterki pomiarami. Próba naprawy bez diagnozy może doprowadzić do wymiany sprawnych elementów i utrudnić późniejsze ustalenie pierwotnej przyczyny.

W Warszawie sprawdzenie takiej usterki można zlecić w Warszawskim Pogotowiu Komputerowym 24/7, gdzie naprawy z reguły są wykonywane do 3 dni roboczych, zależnie od rodzaju uszkodzenia i dostępności właściwych części. Przed rozpoczęciem prac warto przekazać informacje o objawach, używanym zasilaczu, ewentualnym zalaniu oraz wcześniejszych próbach uruchomienia. Ułatwia to zaplanowanie pomiarów i ogranicza ryzyko pominięcia ważnego etapu diagnostyki.

Wymiana zasilania w płycie głównej laptopa – zapobieganie kolejnym awariom

Po naprawie warto używać zasilacza zgodnego z wymaganiami danego laptopa i unikać nadmiernego naprężania przewodu przy gnieździe. Nie należy stawiać urządzenia na miękkim podłożu zasłaniającym otwory wentylacyjne. Regularne usuwanie kurzu z układu chłodzenia pomaga ograniczyć temperaturę pracy, choć sposób czyszczenia powinien uwzględniać konstrukcję konkretnego modelu.

Wtyczkę zasilacza należy wkładać prosto, bez przekręcania i dociskania pod kątem. Jeżeli pojawia się konieczność ustawiania przewodu w określonej pozycji, nie powinno się traktować tego jako normalnej cechy urządzenia. Jest to sygnał możliwego zużycia gniazda lub połączeń, które mogą ulec dalszemu uszkodzeniu.

W przypadku kontaktu z cieczą najważniejsze jest natychmiastowe odłączenie zasilacza i, jeśli jest to bezpieczne, przerwanie pracy akumulatora. Laptopa nie należy ponownie uruchamiać do czasu oceny stanu płyty. Odpowiednio przeprowadzona diagnostyka i naprawa toru zasilania pozwalają ograniczyć zakres szkód oraz przywrócić stabilne działanie bez wymiany sprawnych podzespołów.
