Rola i budowa układu chłodzenia w nowoczesnym laptopie

Układ chłodzenia w komputerze przenośnym to jeden z najbardziej obciążonych mechanicznie i termicznie zespołów podzespołów. Jego podstawowym zadaniem jest nieustanne odprowadzanie energii cieplnej generowanej przez krzemowe rdzenie procesora głównego (CPU), układu graficznego (GPU) oraz sekcji zasilania płyty głównej (VRM). Ze względu na postępującą miniaturyzację obudów współczesnych notebooków, odprowadzanie ciepła odbywa się w warunkach ograniczonej przestrzeni, co wymusza zastosowanie wydajnych i precyzyjnie zaprojektowanych modułów odprowadzania ciepła.

Standardowy układ chłodzenia w laptopie składa się z kilku zintegrowanych elementów, które tworzą zamknięty obieg wymiany cieplnej:

• Miedziane radiatory i bloki stykowe: Bezpośrednio przylegają do rdzeni układów scalonych. Miedź charakteryzuje się bardzo wysokim współczynnikiem przewodnictwa cieplnego, co pozwala na natychmiastowe odebranie wysokiej temperatury z krzemowej struktury.
• Ciepłowody (heat pipes): Miedziane rurki wypełnione specjalną cieczą roboczą pod obniżonym ciśnieniem. W strefie parowania (przy procesorze) ciecz odbiera ciepło, zmienia stan skupienia w parę i przemieszcza się ku chłodniejszemu końcowi rurki, gdzie ulega skraplaniu i oddaje energię do żeberek radiatora, po czym powraca kapilarnie do punktu wyjściowego.
• Żeberka wylotowe (fin stack): Zespół gęsto ułożonych, cienkich blaszek miedzianych lub aluminiowych, przez które przepływa powietrze tłoczone przez wentylator, rozpraszając ciepło na zewnątrz obudowy.
• Wentylator promieniowy (blower): Element mechaniczny odpowiedzialny za wymuszony przepływ powietrza wewnątrz tunelu chłodzącego.
• Materiały termoprzewodzące (TIM): Pasty termoprzewodzące, termopady lub ciekły metal, które niwelują mikroskopijne nierówności pomiędzy powierzchnią procesora a stopą radiatora, eliminując pęcherzyki powietrza będące izolatorem ciepła.

Typowe objawy awarii i niesprawności układu chłodzenia

Niewydolność termiczna urządzenia rzadko pojawia się nagle – zazwyczaj jest procesem postępującym, który daje wyraźne sygnały ostrzegawcze. Zignorowanie wczesnych objawów prowadzi do permanentnego przegrzewania kluczowych komponentów, co w konsekwencji może skończyć się degradacją połączeń lutowanych BGA pod procesorem lub kartą graficzną.

Do najczęściej obserwowanych symptomów problemów z chłodzeniem należą:

• Ciągła praca wentylatora na maksymalnych obrotach: Wentylator wchodzi na najwyższe obroty nawet przy braku obciążenia systemu (np. podczas przeglądania statycznych stron internetowych), emitując przy tym jednostajny, głośny szum.
• Dźwięki mechanicznego uszkodzenia łożyska: Wszelkie odgłosy tarcia, terkotania, buczenia, pisków lub wibracji przenoszonych na obudowę wskazują na wyeksploatowanie łożyska ślizgowego lub hydrodynamicznego w wentylatorze.
• Zjawisko throttlingu termicznego: Drastyczny spadek wydajności laptopa podczas pracy lub grania. W celu ochrony przed uszkodzeniem procesor obniża taktowanie zegara zegarowego, co objawia się nagłym klatkowaniem obrazu, zacinaniem aplikacji i powolną reakcją interfejsu.
• Wysoka temperatura obudowy: Nadmierne nagrzewanie się spodu laptopa, okolic klawiatury oraz kratek wylotowych powietrza do poziomu uniemożliwiającego komfortowe trzymanie urządzenia na kolanach.
• Nagłe wyłączanie się lub restartowanie sprzętu: Aktywacja zabezpieczeń termicznych płyty głównej (Thermal Shutdown), która odcina zasilanie w momencie przekroczenia krytycznej temperatury rdzenia (zazwyczaj 95–105°C).
• Błędy systemowe i artefakty: Zniekształcenia obrazu, paski, zawieszanie się systemu operacyjnego pod obciążeniem spowodowane przegrzaniem pamięci VRAM lub rdzenia GPU.

Przyczyny powstawania usterek w laptopowym układzie chłodzenia

Zaburzenia w pracy chłodzenia wynikają zarówno z naturalnego zużycia eksploatacyjnego materiałów, jak i z czynników środowiskowych oraz uszkodzeń mechanicznych. Zrozumienie przyczyn pozwala na wdrożenie odpowiednich nawyków zapobiegawczych.

Główne źródła problemów obejmują:

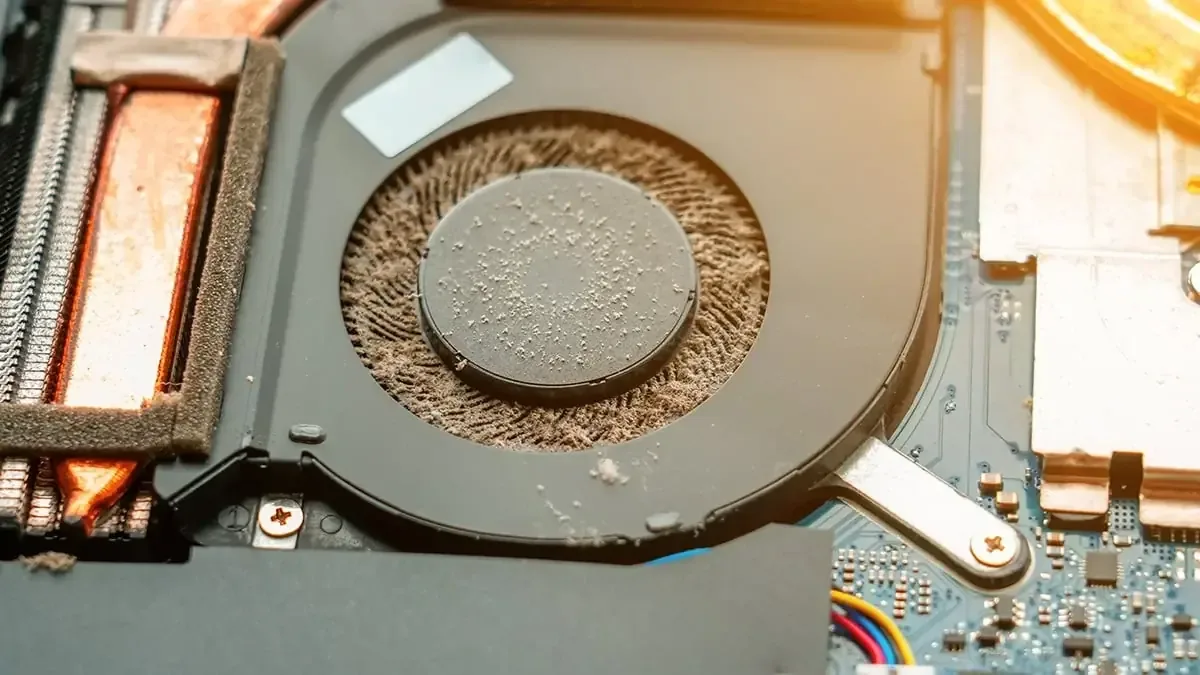

• Nagromadzenie kurzu i zanieczyszczeń (tzw. filc chłodzeniowy): Kurz, sierść zwierząt i włókna tekstylne osadzają się po wewnętrznej stronie żeberek radiatora, tworząc gęstą, nieprzepuszczalną barierę. Powietrze tłoczone przez wentylator nie może wydostać się na zewnątrz, co powoduje kumulację gorącego powietrza wewnątrz obudowy.
• Starzenie i degradacja pasty termoprzewodzącej: Fabryczne pasty termoprzewodzące z czasem tracą płynne nośniki, wysychają, twardnieją i kruszą się. Zamiast przewodzić ciepło, stają się barierą termiczną, uniemożliwiając transfer energii z rdzenia do miedzianej stopy radiatora.
• Zużycie lub wyschnięcie termopadów: Podkładki termiczne umieszczane na sekcji zasilania oraz kościach pamięci z wiekiem ulegają degradacji, twardnieją, tracą sprężystość i właściwości odprowadzania ciepła.
• Rozszczelnienie ciepłowodów: Mikropęknięcia spowodowane naprężeniami mechanicznymi, upadkiem laptopa lub wadą fabryczną prowadzą do ulotnienia się cieczy roboczej. W takim przypadku rurka cieplna całkowicie traci zdolność transportu ciepła, a radiator pozostaje zimny mimo rozgrzanego do czerwoności procesora.
• Zatarcie i zużycie łożyska wentylatora: Kurz dostający się do mechanizmu obrotowego oraz degradacja smaru prowadzą do zwiększonych oporów toczenia, spadku prędkości obrotowej (RPM) lub całkowitego zablokowania wirnika.
• Mechaniczne odkształcenie konstrukcji: Wygięcie ramion dociskowych radiatora na skutek nieprawidłowego montażu lub uderzenia, co skutkuje nierównomiernym przyleganiem powierzchni chłodzącej do rdzenia i powstawaniem stref krytycznego przegrzewania (hotspotów).

Profesjonalna diagnostyka stanu układu chłodzenia

Prawidłowa ocena stanu termicznego laptopa wymaga przeprowadzenia wieloetapowej weryfikacji, obejmującej zarówno testy syntetyczne, jak i manualną kontrolę elementów fizycznych. Doświadczony serwis nie ogranicza się wyłącznie do odczytu temperatur programami monitorującymi, lecz przeprowadza pełen audyt sprawności podzespołów.

Proces diagnostyczny obejmuje następujące kroki:

• Pomiary temperatur w spoczynku i pod obciążeniem: Za pomocą dedykowanego oprogramowania telemetrycznego monitorowane są krzywe temperatur CPU i GPU, prędkości obrotowe wentylatorów oraz występowanie zjawiska dławienia termicznego (throttling).
• Testy syntetyczne stabilności: Obciążenie komputera za pomocą kontrolowanych testów w pętli pozwala ocenić, jak szybko układ chłodzenia reaguje na nagły wzrost wydzielania ciepła oraz jak sprawnie powraca do temperatur spoczynkowych po ustaniu obciążenia.
• Ocena drożności tunelu powietrznego i inspekcja termowizyjna: Badanie rozkładu temperatur na powierzchni płyty głównej przy użyciu kamery termowizyjnej w celu zlokalizowania ewentualnych anomalii cieplnych w sekcji zasilania lub na mostkach chipsetu.
• Weryfikacja integralności cieplnej rurek heat pipe: Sprawdzenie, czy temperatura jest równomiernie przekazywana wzdłuż całej długości rurki miedzianej aż do samego radiatora. Brak nagrzewania się żeberek przy gorącym bloku procesora jest jednoznacznym dowodem rozszczelnienia układu.

Kompleksowa regeneracja i wymiana elementów układu chłodzenia

Przywrócenie właściwych parametrów termicznych wymaga wykonania precyzyjnych procedur warsztatowych. W zależności od stopnia zużycia oraz rodzaju uszkodzenia wykonuje się pełną konserwację lub fizyczną wymianę uszkodzonych podzespołów na fabrycznie nowe moduły.

Standardowy proces serwisowy przebiega według ściśle określonego schematu:

• Demontaż obudowy i odłączenie zasilania: Bezpieczne odpięcie akumulatora głównego oraz demontaż elementów konstrukcyjnych w celu uzyskania swobodnego dostępu do płyty głównej i modułu chłodzenia.
• Demontaż modułu radiatora i czyszczenie: Zdjęcie sekcji odprowadzania ciepła z zachowaniem odpowiedniej kolejności odkręcania śrub dociskowych, co zapobiega ukruszeniu delikatnych rdzeni krzemowych pozbawionych zintegrowanych odpromienników (IHS).
• Usunięcie starych materiałów termoprzewodzących: Dokładne oczyszczenie powierzchni rdzeni oraz stóp miedzianych przy użyciu alkoholu izopropylowego (IPA) o wysokiej czystości oraz specjalnych preparatów rozpuszczających skamieniałe resztki pasty.
• Czyszczenie i regeneracja wentylatora: Rozłożenie obudowy wentylatora, usunięcie zbitych zanieczyszczeń z łopatek wirnika, wyczyszczenie komory przepływu oraz – w przypadku konstrukcji rozbieralnych – oczyszczenie i nałożenie nowego smaru syntetycznego na oś wirnika. W przypadku uszkodzenia łożyska montowany jest nowy wentylator.
• Aplikacja nowych past i termopadów: Nałożenie wysokiej klasy pasty termoprzewodzącej o podwyższonej przewodności cieplnej (dobranej odpowiednio do specyfiki danego układu) oraz precyzyjny dobór grubości i twardości nowych termopadów na pamięci VRAM i tranzystory MOSFET.
• Prawidłowy montaż i testy wygrzewające: Dokręcenie modułu chłodzenia z użyciem klucza o kontrolowanym momencie docisku zgodnie ze schematem numeracji wytłoczonym na ramionach mocujących, a następnie przeprowadzenie wielogodzinnych testów obciążeniowych weryfikujących stabilność temperaturową.

Profilaktyka i bezpieczna eksploatacja układu chłodzenia

Aby zapobiec przedwczesnemu zużyciu podzespołów i konieczności kosztownych napraw sekcji BGA, należy stosować się do podstawowych zaleceń eksploatacyjnych. Właściwe użytkowanie pozwala na zachowanie optymalnej kultury pracy urządzenia przez długi czas.

Warto pamiętać o kilku zasadach codzienne użytkowania:

• Zapewnienie swobodnego dopływu powietrza: Nie należy stawiać pracującego laptopa na miękkich powierzchniach, takich jak kołdry, koce, poduszki czy dywany, które natychmiast blokują dolne otwory wentylacyjne i działają jak izolator termiczny.
• Stosowanie podstawek podwyższających lub chłodzących: Zapewnienie nawet kilkumilimetrowej przestrzeni pod spodem obudowy znacząco ułatwia zasysanie chłodniejszego powietrza z otoczenia.
• Unikanie pracy w środowisku o wysokim zapyleniu: Dym tytoniowy, pył remontowy czy praca w warsztacie przyspieszają zatykanie żeberek radiatora i sklejanie cząstek kurzu w zwartą strukturę.
• Okresowa konserwacja serwisowa: Zaleca się wykonywanie pełnego czyszczenia wraz z wymianą past termoprzewodzących co 12–24 miesiące, w zależności od intensywności użytkowania i warunków panujących w pomieszczeniu.

Kiedy oddać laptop do serwisu w celu naprawy układu chłodzenia

Samodzielne rozbieranie nowoczesnego laptopa bez odpowiednich narzędzi antystatycznych (ESD), wiedzy o grubościach termopadów i właściwym momencie dokręcania śrub wiąże się ze znacznym ryzykiem mechanicznego uszkodzenia rdzenia procesora, zerwania taśm sygnałowych lub zwarcia na płycie głównej. W przypadku wystąpienia niepokojących objawów warto powierzyć sprzęt specjalistom.

W profesjonalnych warunkach warsztatowych standardem jest darmowa diagnoza laptopa, która pozwala precyzyjnie ustalić, czy problem wynika jedynie z zabrudzenia, czy też doszło do mechanicznego uszkodzenia wentylatora lub rozszczelnienia rurek cieplnych. Wczesna interwencja serwisowa zapobiega nieodwracalnym uszkodzeniom struktury krzemowej procesorów oraz układów graficznych, przywracając urządzeniu pełną kulturę pracy i pierwotną wydajność.
