Wymiana karty graficznej w laptopie – za co odpowiada układ graficzny

Karta graficzna w laptopie odpowiada za przygotowanie obrazu wyświetlanego na ekranie oraz za wykonywanie obliczeń związanych z grafiką. W codziennym użytkowaniu uczestniczy między innymi w wyświetlaniu pulpitu, odtwarzaniu filmów, obsłudze animacji, pracy z fotografiami i korzystaniu z aplikacji wymagających przyspieszenia sprzętowego. W bardziej wymagających zadaniach układ graficzny przetwarza obraz trójwymiarowy, wspiera montaż wideo oraz wykonuje część operacji wykorzystywanych w programach projektowych.

W komputerach przenośnych można spotkać grafikę zintegrowaną albo dedykowaną. Układ zintegrowany znajduje się w procesorze lub w obrębie platformy płyty głównej i korzysta z pamięci operacyjnej laptopa. Zwykle wystarcza do pracy biurowej, przeglądania stron internetowych, nauki, odtwarzania multimediów i mniej wymagających programów. Grafika dedykowana jest oddzielnym układem obliczeniowym, często współpracującym z własnymi kośćmi pamięci wideo. Zapewnia większe możliwości podczas grania, renderowania, obróbki filmów oraz pracy z rozbudowaną grafiką.

Określenie „wymiana karty graficznej” w przypadku laptopa nie zawsze oznacza wyjęcie gotowej płytki i zamontowanie innej, jak bywa to możliwe w komputerze stacjonarnym. W większości współczesnych konstrukcji dedykowany procesor graficzny jest przylutowany bezpośrednio do płyty głównej. Oznacza to, że naprawa może wymagać pracy z układem BGA, a w niektórych modelach opłacalnym rozwiązaniem okazuje się wymiana całej płyty głównej albo zastosowanie zgodnego modułu, jeśli dana konstrukcja go przewiduje.

Wymiana karty graficznej w laptopie a objawy awarii obrazu

Usterka układu graficznego może ujawniać się stopniowo albo pojawić się nagle. Nie każdy problem z obrazem oznacza uszkodzenie GPU. Podobne symptomy powodują między innymi uszkodzona matryca, taśma sygnałowa, pamięć RAM, układ zasilania, sterownik lub przegrzewający się procesor. Dlatego sam objaw nie wystarcza do podjęcia decyzji o wymianie podzespołu.

Do sygnałów, które wymagają sprawdzenia toru graficznego, należą kolorowe pasy, migotanie, kratki, powtarzające się kropki, nietypowe plamy oraz zniekształcenia widoczne już podczas uruchamiania laptopa. Jeżeli artefakty pojawiają się przed załadowaniem systemu, problem częściej dotyczy sprzętu niż samego sterownika. Jeżeli obraz staje się nieprawidłowy dopiero po uruchomieniu konkretnego programu, trzeba dodatkowo sprawdzić temperaturę, sterowniki i sposób przełączania między grafiką zintegrowaną a dedykowaną.

Innym objawem jest brak obrazu przy jednoczesnej pracy wentylatora, diod sygnalizacyjnych lub dysku. Laptop może reagować na przycisk zasilania, lecz ekran pozostaje czarny. W takiej sytuacji należy ustalić, czy urządzenie rzeczywiście uruchamia system, czy zatrzymuje się na etapie testu sprzętowego. Pomocne może być sprawdzenie obrazu na zewnętrznym ekranie, lecz także ten test nie daje samodzielnej pewności co do przyczyny.

Problemy z grafiką mogą również powodować zawieszanie się programów, samoczynne restarty, zatrzymanie sterownika, niebieskie ekrany oraz wyłączanie laptopa podczas obciążenia. Czasem urządzenie działa poprawnie w prostych zadaniach, lecz przestaje odpowiadać po uruchomieniu gry, programu do montażu lub aplikacji wykorzystującej obliczenia graficzne. Warto zapisać dokładny moment występowania problemu, ponieważ informacja, czy usterka pojawia się przy starcie, po rozgrzaniu czy dopiero pod obciążeniem, ułatwia dalsze rozpoznanie.

Wymiana karty graficznej w laptopie – najczęstsze przyczyny uszkodzeń

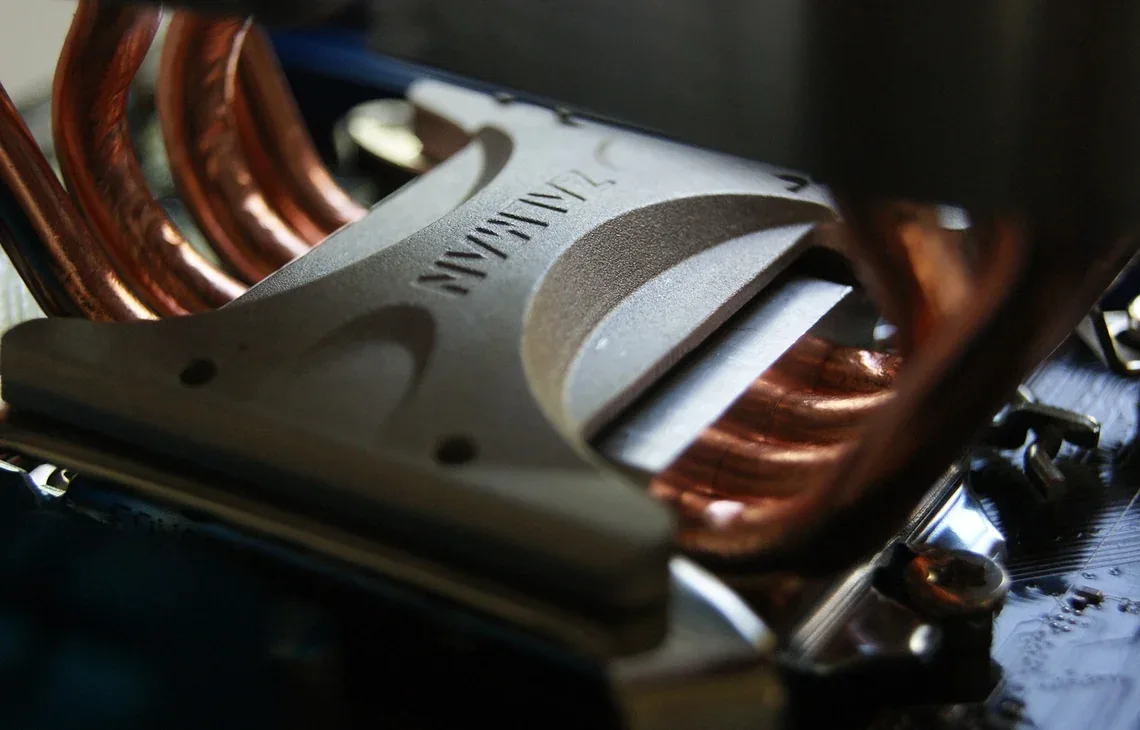

Jedną z głównych przyczyn problemów z grafiką jest długotrwała praca w podwyższonej temperaturze. Zwarta obudowa laptopa ogranicza przestrzeń dla układu chłodzenia, a kurz osadzający się na radiatorze utrudnia przepływ powietrza. Z czasem może dojść także do zużycia materiałów termoprzewodzących. Wtedy ciepło jest gorzej odprowadzane z układu graficznego, a wentylator pracuje częściej i głośniej.

Powtarzające się cykle nagrzewania i stygnięcia oddziałują na połączenia między układem BGA a płytą główną. W wyniku naprężeń mogą pojawić się problemy z połączeniami lutowanymi. Nie w każdym przypadku oznacza to konieczność wymiany procesora graficznego. Czasami przyczyna leży w samym spoiwie, czasami w polach lutowniczych płyty, a czasami w uszkodzeniu struktury układu. Rozróżnienie tych sytuacji wymaga pomiarów i oceny płyty.

Awaria może mieć również związek z sekcją zasilania. Uszkodzona przetwornica, element zabezpieczający albo kondensator może doprowadzić do nieprawidłowego zasilania grafiki. W skrajnych przypadkach pojawia się zwarcie, które uniemożliwia uruchomienie laptopa. Podobne skutki może wywołać uszkodzenie pamięci wideo współpracującej z dedykowanym układem graficznym.

Znaczenie mają także uszkodzenia mechaniczne. Upadek, nacisk na zamkniętą pokrywę, wygięcie obudowy lub uderzenie w narożnik mogą naprężyć płytę główną. Wrażliwe połączenia pod układem graficznym mogą wtedy utracić ciągłość, choć na zewnątrz obudowa może wyglądać poprawnie. Po zalaniu dodatkowym zagrożeniem jest korozja, która może obejmować ścieżki, złącza oraz elementy zasilania.

Wymiana karty graficznej w laptopie – jak przebiega prawidłowa diagnostyka

Diagnostyka powinna rozpocząć się od zebrania informacji o zachowaniu urządzenia. Istotne są objawy występujące przed awarią, sposób użytkowania, moment pojawienia się problemu, ewentualne przegrzewanie, wcześniejsze naprawy oraz okoliczności mechaniczne. Następnie sprawdza się stan obudowy, zawiasów, gniazd, układu chłodzenia i złączy. Już na tym etapie można zauważyć ślady zalania, odkształcenia lub zanieczyszczenia.

Kolejny etap obejmuje próbę uruchomienia laptopa oraz obserwację obrazu na ekranie wewnętrznym i na zewnętrznym wyjściu wideo. Test ten pomaga odróżnić niektóre usterki matrycy i taśmy od problemów generowanych przez płytę główną. Sprawdza się również, czy urządzenie przechodzi procedurę startową, czy reaguje na klawiaturę oraz czy system jest słyszalny mimo braku obrazu.

Jeżeli laptop uruchamia się prawidłowo, analizuje się sterowniki, komunikaty systemowe, historię błędów i zachowanie pod kontrolowanym obciążeniem. Należy przy tym zachować ostrożność, aby nie pogłębiać usterki przez wielokrotne przegrzewanie. Testy programowe mogą wskazać problem z pamięcią wideo, sterownikiem albo przełączaniem grafiki, ale nie zawsze rozstrzygają, czy uszkodzeniu uległ sam układ.

W razie podejrzenia awarii sprzętowej wykonuje się pomiary na płycie głównej. Sprawdza się między innymi obecność zwarć, rezystancję w obwodach zasilania, napięcia w poszczególnych gałęziach oraz reakcję przetwornic na próbę uruchomienia. Kontroluje się również pamięć operacyjną, ponieważ jej błędy mogą dawać objawy podobne do problemów z grafiką. Dopiero zestawienie wyników pozwala ocenić, czy zasadne jest przelutowanie, wymiana układu, naprawa zasilania czy wymiana płyty.

Wymiana karty graficznej w laptopie – kiedy winny jest układ BGA

Dedykowany procesor graficzny montowany w technologii BGA ma wiele punktów połączenia z płytą główną. Połączenia te przenoszą zasilanie, sygnały sterujące i dane. Jeżeli część z nich traci prawidłowy kontakt, laptop może uruchamiać się niestabilnie, wyświetlać artefakty albo całkowicie stracić obraz. Charakter objawów zależy od miejsca i rodzaju uszkodzenia.

W praktyce nie powinno się automatycznie utożsamiać każdej usterki BGA z tak zwanym „odświeżeniem” układu przez krótkie podgrzanie. Takie działanie może czasowo zmienić zachowanie połączeń, ale nie rozwiązuje problemu uszkodzonego rdzenia, wadliwej pamięci ani przyczyny przegrzewania. Jeżeli układ jest wewnętrznie uszkodzony, samo podgrzanie nie przywróci jego prawidłowej pracy.

W zależności od wyników pomiarów rozważa się pełne zdjęcie układu, oczyszczenie pól lutowniczych, przygotowanie układu zastępczego i ponowne osadzenie go na płycie. Wymaga to zgodności oznaczeń, rewizji, parametrów elektrycznych i układu chłodzenia. Nie każdy układ o podobnym wyglądzie będzie właściwym zamiennikiem. W niektórych modelach wymiana samego GPU jest technicznie możliwa, lecz ekonomicznie mniej uzasadniona niż wymiana płyty głównej.

Wymiana karty graficznej w laptopie – przebieg naprawy płyty głównej

Po potwierdzeniu usterki laptop jest rozbierany w zakresie potrzebnym do wyjęcia płyty głównej. Odłącza się akumulator, przewody, taśmy, układ chłodzenia, pamięć i pozostałe elementy, które mogłyby przeszkadzać w pracy. Płyta jest oglądana pod kątem śladów przegrzania, korozji, pęknięć i wcześniejszych ingerencji. Przed rozpoczęciem prac zabezpiecza się elementy wrażliwe na temperaturę oraz planuje sposób podparcia laminatu.

Jeżeli konieczne jest usunięcie układu BGA, proces powinien odbywać się z kontrolą temperatury i odpowiednim profilem cieplnym. Zbyt szybkie lub nierównomierne ogrzewanie może doprowadzić do wygięcia płyty, odspojenia pól lutowniczych albo uszkodzenia sąsiednich elementów. Po zdjęciu układu oczyszcza się miejsce montażu i sprawdza, czy pola lutownicze zachowały ciągłość.

Następnie montowany jest zgodny układ z odpowiednio przygotowanymi kulkami lutowniczymi albo nowy element przeznaczony do danego rozwiązania. Po zakończeniu lutowania kontroluje się położenie układu, stan okolicznych komponentów oraz ciągłość obwodów. W razie potrzeby naprawiane są także uszkodzone elementy sekcji zasilania lub pamięci wideo. Sama wymiana GPU bez usunięcia przyczyny jego awarii mogłaby prowadzić do powrotu problemu.

Po naprawie płyta główna jest testowana przed ponownym montażem całego laptopa. Sprawdza się start urządzenia, obraz, działanie wyjść wideo, rozpoznawanie grafiki, stabilność sterownika i zachowanie pod obciążeniem. Kontroluje się także temperatury oraz pracę wentylatora. Jeżeli układ chłodzenia jest zabrudzony albo materiał termoprzewodzący utracił właściwości, trzeba przywrócić jego prawidłowe działanie przed przekazaniem sprzętu do dalszego użytkowania.

Wymiana karty graficznej w laptopie – różnica między naprawą a wymianą płyty

Nie w każdym laptopie można wymienić samą kartę graficzną. Jeżeli grafika jest częścią procesora lub jest na stałe związana z płytą główną, zakres naprawy zależy od budowy konkretnego modelu. W starszych albo specjalistycznych konstrukcjach można czasem spotkać wymienne moduły graficzne, lecz nie jest to rozwiązanie typowe dla większości obecnie używanych laptopów.

Wymiana płyty głównej może być rozważana wtedy, gdy procesor graficzny jest uszkodzony razem z laminatem, gdy brakuje właściwego układu zastępczego albo gdy uszkodzeń jest więcej niż jeden. Trzeba jednak potwierdzić zgodność płyty z obudową, procesorem, pamięcią, ekranem, systemem chłodzenia i pozostałymi podzespołami. Płyta pochodząca z podobnego modelu nie zawsze będzie rozwiązaniem pasującym do konkretnej wersji laptopa.

Przed podjęciem decyzji warto porównać zakres uszkodzeń, stan pozostałych elementów i przewidywany efekt naprawy. Jeżeli obudowa, zawiasy, bateria lub ekran są już mocno zużyte, kosztowna naprawa płyty może nie być racjonalna. Z drugiej strony w laptopie o dobrej konfiguracji naprawa układu graficznego może przywrócić pełną funkcjonalność bez wymiany całego urządzenia. Ocena powinna opierać się na wyniku diagnostyki, a nie wyłącznie na nazwie objawu.

Wymiana karty graficznej w laptopie – kiedy zgłosić laptopa do serwisu

Zgłoszenie laptopa do sprawdzenia jest wskazane, gdy pojawiają się artefakty, zaniki obrazu, częste restarty albo wyłączanie podczas pracy z grafiką. Nie należy długo korzystać z urządzenia, które osiąga bardzo wysoką temperaturę, intensywnie zwiększa obroty wentylatora lub samoistnie przerywa działanie. Dalsza praca pod obciążeniem może pogłębić uszkodzenie płyty oraz utrudnić odzyskanie danych.

W przypadku czarnego ekranu warto odłączyć zbędne urządzenia zewnętrzne i zanotować zachowanie laptopa po naciśnięciu przycisku zasilania. Nie powinno się jednak wielokrotnie rozgrzewać płyty domowymi metodami ani stosować przypadkowych porad polegających na podgrzewaniu obudowy. Takie działania mogą uszkodzić plastikowe elementy, złącza, matrycę i inne podzespoły, a także utrudnić późniejszą naprawę.

Warszawskie Pogotowie Komputerowe 24/7 wykonuje bezpłatną diagnozę laptopa przed ustaleniem dalszego zakresu prac. Na podstawie oględzin, pomiarów i testów można określić, czy problem dotyczy grafiki, chłodzenia, pamięci, zasilania, ekranu czy połączeń między podzespołami. Takie rozpoznanie pozwala omówić możliwe rozwiązania bez zakładania z góry, że konieczna będzie wymiana całej karty graficznej.

Wymiana karty graficznej w laptopie – jak ograniczyć ryzyko ponownej awarii

Po naprawie warto zadbać o warunki pracy laptopa. Urządzenie powinno stać na twardej, równej powierzchni, która nie zasłania otworów wentylacyjnych. Korzystanie z laptopa na miękkim kocu, łóżku lub poduszce ogranicza przepływ powietrza i sprzyja wzrostowi temperatury. Otwory w obudowie należy utrzymywać w czystości, a przy niepokojącym hałasie wentylatora nie odkładać kontroli na później.

Ważne jest także używanie właściwego zasilacza i unikanie uszkodzonych przewodów. Niestabilne zasilanie może obciążać układ zasilania płyty głównej oraz powodować trudne do rozpoznania objawy. Laptop powinien być chroniony przed wilgocią, silnymi wstrząsami i naciskiem na pokrywę. Przy przenoszeniu najlepiej korzystać z torby lub etui, które ogranicza ryzyko uderzeń.

Dobrym zwyczajem jest wykonywanie kopii ważnych danych, zwłaszcza gdy laptop zaczyna działać niestabilnie. Awaria grafiki nie musi oznaczać uszkodzenia dysku, lecz nagłe wyłączenie podczas zapisu może prowadzić do utraty plików. W razie pierwszych objawów należy zapisać dokumenty, ograniczyć obciążenie graficzne i przekazać laptopa do oceny. Szybkie rozpoznanie usterki zwiększa szansę na dobranie naprawy odpowiedniej do rzeczywistego stanu urządzenia.
